常用电缆型号和电缆型号含义表示方法及电缆规格大全(收藏)

分类:
行业动态
作者:
来源:
2021/06/24 09:47

  电缆型号
  文 | 迈缆原创,盗载必究!
  摘要:由于电施图需要将电缆型号米数都标注在设计图上,在有限空间上电缆型号规格被缩写并能表示全部含义;下面迈缆就来介绍下电缆型号含义及表示方法,电缆型号选择及电缆规格大全。

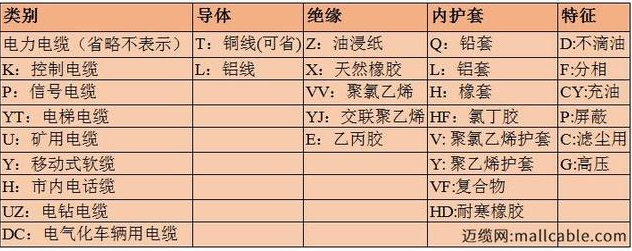

  一、电缆型号含义
  电缆型号的含义主要有五部分组成:类别+导体+绝缘+内护套+特征,其中有一些部分是可以省略不写出来的,例如电力电缆类别可以不用表示,导体T铜线可以不用写出来等,具体要参照对应的电缆型号,找出其中的规律就很好识别。




  电缆型号含义

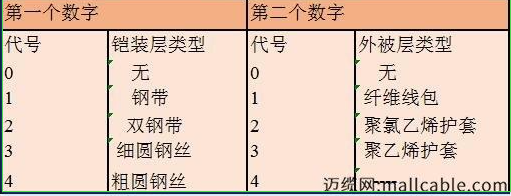

  二、电缆型号表示方法及规律
  电缆型号除了英文字母表示在外还加数字:举个例子YJV23电缆型号,YJ就是交联聚乙烯绝缘,V聚氯乙烯内护套,2表示双钢带铠装,3表示外护套是聚乙烯。也就是说电缆型号后面带数字的表示铠装电缆,带钢带铠装起到保护电缆内部作用,一般埋地敷设带铠装的居多。




  电缆型号表示方法
  电缆型号含义规律:特性+电缆英文字母+带不带铠装-额定电压-芯数+截面积,例如:ZR-YJV22-0.6/1kv-3*150+1*95,表示阻燃交联聚乙烯绝缘聚氯乙烯护套铜芯电力电缆额定电压0.6/1kv,由3根150mm2和1根95mm2的铜芯合成一根4芯电缆。
  电缆型号表示特性的一般有:
  Y—预制型、一般省略,或聚烯烃护套;
  FD—产品类别代号,指分支电缆。将要颁布的建设部标准用FZ表示,其实质相同;
  ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型;
  三、常用电缆型号规格大全

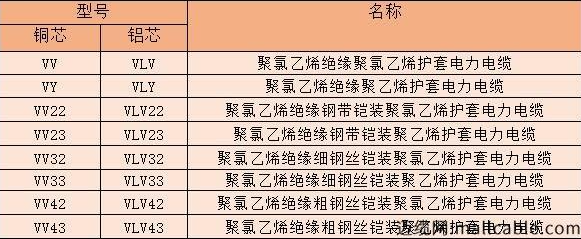

  1、VV电缆型号




  VV电缆型号

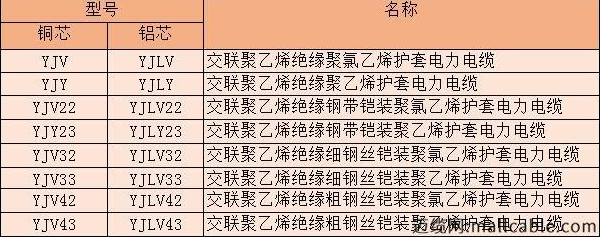

  2、YJV电缆型号




  YJV电缆型号
  3、其他电线电缆型号




  电线电缆型号

>
>
>
